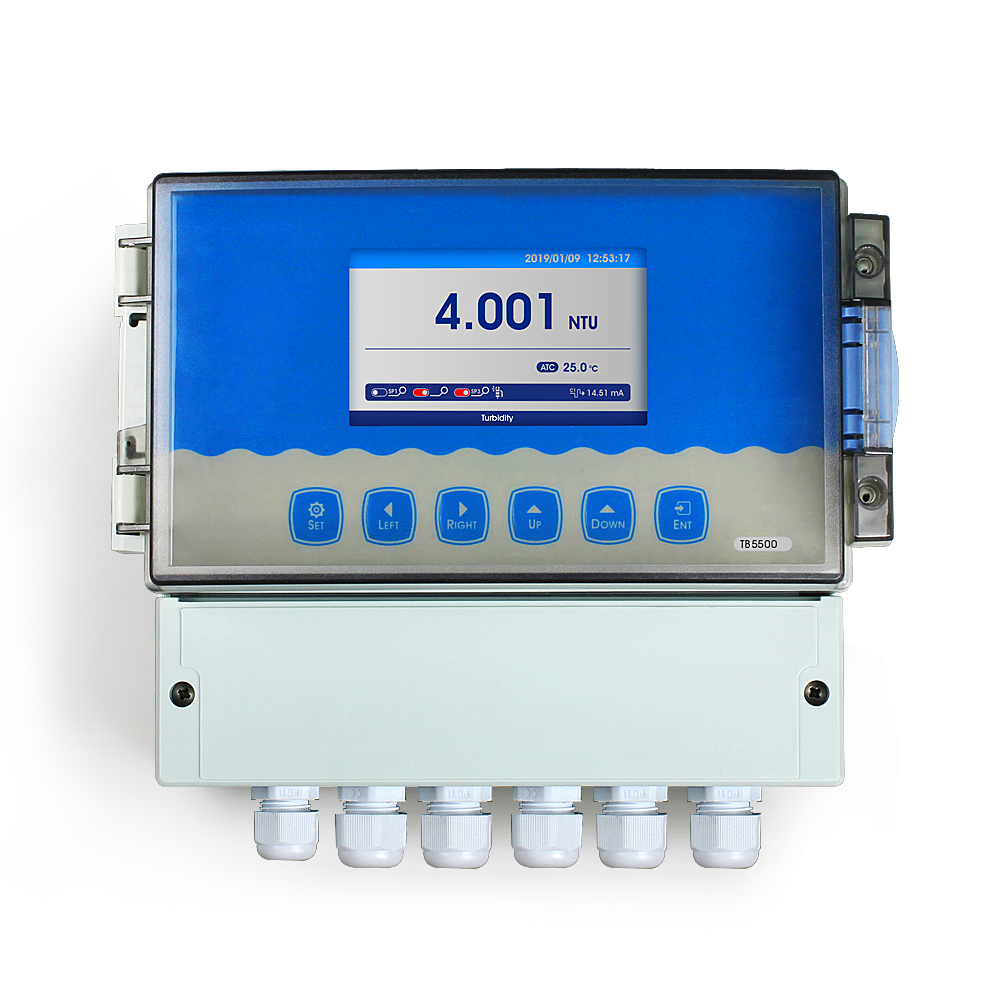

TB5500 線上濁度儀
線上濁度儀（以下簡稱儀表）是帶微處理器的水質線上監測儀。線上濁度儀是為測量市政污水、工業廢水處理過程、自來水廠等進、出水濁度而設計的工業線上監測儀表。
● LCD大屏彩色液晶顯示
● 智慧功能表操作
● 資料記錄-曲線顯示
● 多點標定功能，保證測量準確度
● 差分信號測量模式，穩定可靠
● 三組繼電器控制開關
● 高限、低限、遲滯量控制
● 4-20mA、RS485多種輸出方式
● 可設密碼保護防止非工作人員誤操作
● 智慧功能表操作
● 資料記錄-曲線顯示
● 多點標定功能，保證測量準確度
● 差分信號測量模式，穩定可靠
● 三組繼電器控制開關
● 高限、低限、遲滯量控制
● 4-20mA、RS485多種輸出方式
● 可設密碼保護防止非工作人員誤操作
| 測量範圍 | 0~400~2000~4000NTU |
| 測量單位 | NTU、mg/L |
| 解析度 | 0.001NTU |
| 基本誤差 | ±1%F.S |
| 溫 度 | 0∼50.0℃ |
| 溫度解析度 | 0.1℃ |
| 溫度誤差 | ±0.3℃ |
| 電流輸出 | 2路4∼20mA |
| 通訊輸出 | RS485 Modbus RTU |
| 其他功能 | 資料記錄/曲線顯示/資料上傳 |
| 繼電器控制觸點 | 三組:5A 240VAC，5A 28VDC或120VAC |
| 選配供電電源 | 85∼265VAC,9∼36VDC，功率:≤3W |
| 工作環境 | 除地球磁場外周圍無強磁場干擾。 |
| 環境溫度 | -10∼60℃ |
| 相對濕度 | 不大於90% |
| 防護等級 | IP65 |
| 儀表重量 | 1.5kg |
| 儀表外型尺寸 | 235×185×120mm |
| 儀表安裝方式 | 壁掛 |
| 濃度 | 低濁：流通式 | |
| 感測器型號 | CS7800D | CS7801D |
| 量測範圍 | 0∼20NTU | 0∼200NTU |
|
||
| 測量原理 | 90°散射 | |
| 光源 | 850nm | |
| 外殼材料 | SS316L,POM | |
| 螺紋介面 | ||
| 信號線長度標配 | 5m | |
| 接線 | 端子 | |
| 尺寸 | 400*300*170mm | |
| 重量 | About 5.5KGS | |
| 安裝方式 | 牆掛式 | |
| 濾泡流路槽尺寸 | 220*150*80mm | |
| 濾泡流路槽安裝方式 | 牆掛式 | |
| 濾泡流路槽重量 | 約1.0KG | |
| 濃度 | 中濃度 | 高濃度 | |||
| 感測器型號 | CS7820D | CS7821D | CS7830D | CS7832D | CS7833D |
| 量測範圍 | 0∼400NTU | 0∼2000NTU | 0∼4000NTU | 10-4000NTU, 帶自清洗 |
2-4000NTU, 雙光束，帶自清洗 |
 |
 |
||||
| 測量原理 | 紅外光90° | 紅外光 180° | |||
| 光源 | 850nm | 850nm | |||
| 外殼材料 | SS316L,POM | SS316L,POM | |||
| 螺紋介面 | NPT 3/4" | NPT3/4" | |||
| 信號線長度標配 | 10m | 10m | |||
| 接線 | 端子 | 端子 | |||
| 尺寸 | 220*φ50mm | 220* φ50nm | |||
| 重量 | |||||
| 安裝方式 | 投入式 | 投入式 | |||
